项目背景
中国石化齐鲁分公司炼油厂共计66台重质油储罐，原罐顶均为通气孔敞口排放。渣油、油浆、重污油、蜡油等重质油料在高温储存过程中持续挥发逸散出大量含重烃、硫、苯类化合物，并带有强烈刺激性气味的气体，不仅造成了大气污染，不符合国家和地区环保部门对于环境保护和VOCs减排的要求，同时又危害到员工和周边群众的身心健康。

工艺方案
增设氮封阀组，正常情况下使用氮气维持罐内气相空间压力在0.3kPa左右；在重质油罐的罐顶通气孔增设普瑞泰格®环保型防凝固一体式阻火呼吸阀，呼吸阀设定开启压力在1.35kPa；改变储罐废气持续排放，只有当储罐内压力高于1.35kPa时，储罐才通过环保型防凝固一体式阻火呼吸阀进行排气。本方案既能保证储罐安全、稳定运行，同时又减少了储罐VOCs排放量。

环保呼吸阀技术指标
1.满足《关于提升内浮顶（拱顶）储罐本质安全及安全管理水平的建议》（中国石化安非【2020】175号）要求：呼吸阀的超压值为10%，在0.9倍开启压力下，呼吸阀的泄漏量不超过0.0017m³/h（DN150）、0.003m³/h（200mm≤DN≤400mm）。
2.储罐静止无作业状态下，呼吸阀排放限值符合GB37822《挥发性有机物无组织排放控制标准》附录A特别限值20mg/m³的要求。

实施效果
2022年6月份，中国石化齐鲁分公司炼油厂66台重质油储罐VOCs治理项目按期圆满完成。环保型防凝固一体式阻火呼吸阀投用后，VOCs泄漏检测值由之前的1000-8000ppm降低至100ppm以下，储罐VOCs排放量大幅减少，改造效果满足当前国家标准规范和重污染天气重点行业绩效评级A级企业要求。
山东省生态环境部将齐鲁石化重质油储罐VOCs治理项目做为“炼化企业绿色转型”示范样板项目，在全省范围内进行宣传和推广。
环保型防凝固呼吸阀的核心技术

普瑞泰格®环保型防凝固一体式阻火呼吸阀主要技术特点：

1.高温200摄氏度阻火器认证；
2.低超压10%翼型阀盘技术；
3.全方位无死角蒸汽夹套技术；
4.锥形阀盘技术；
5.阀盘金属面硬密封技术；
6.分体式阀座技术；
7.加长进/出气通道技术。

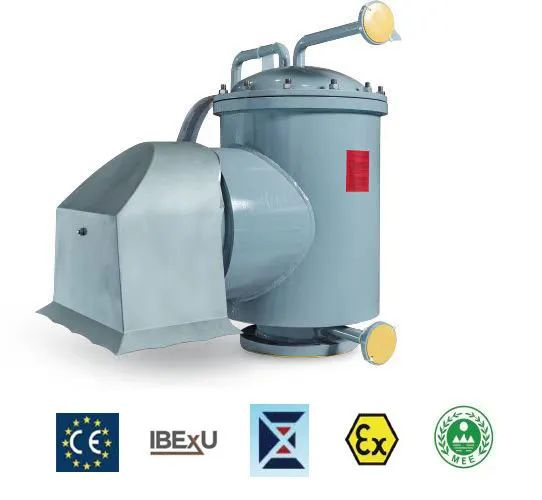

图1：普瑞泰格®环保型防凝固一体式阻火呼吸阀外形示意图

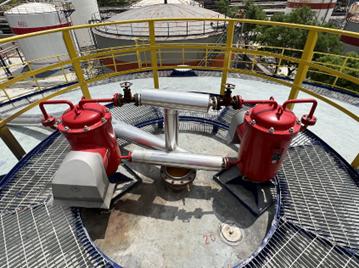

图2：普瑞泰格®环保型防凝固一体式阻火呼吸阀现场使用情况

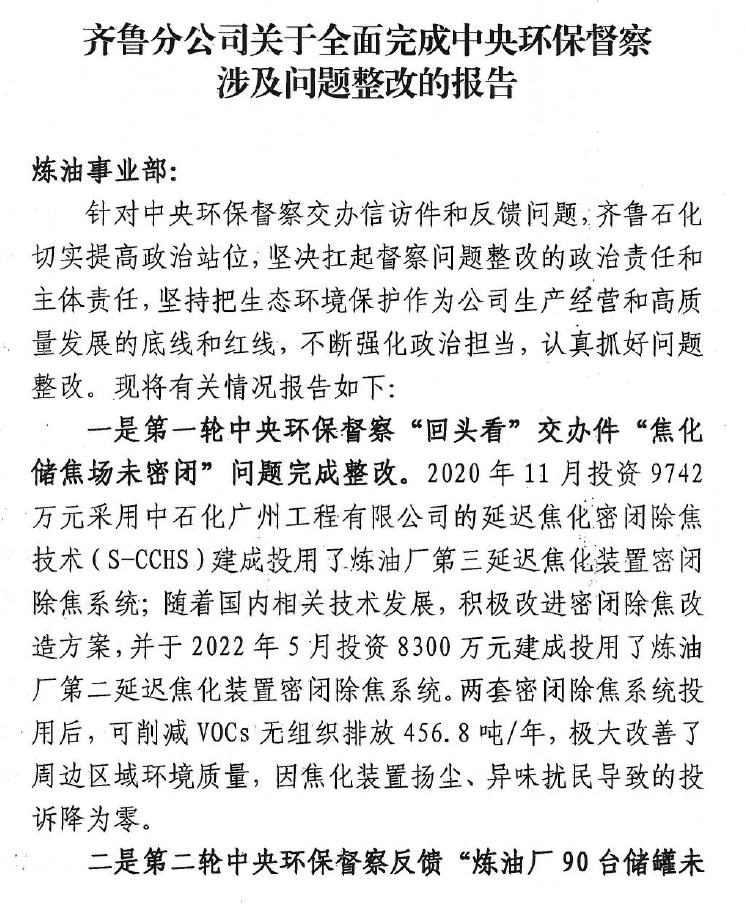

图3：齐鲁石化报告（1）

图4：齐鲁石化报告（2）
