普瑞泰格 呼吸阀在线检验技术
PROTEGO PV valve online testing and inspection technology

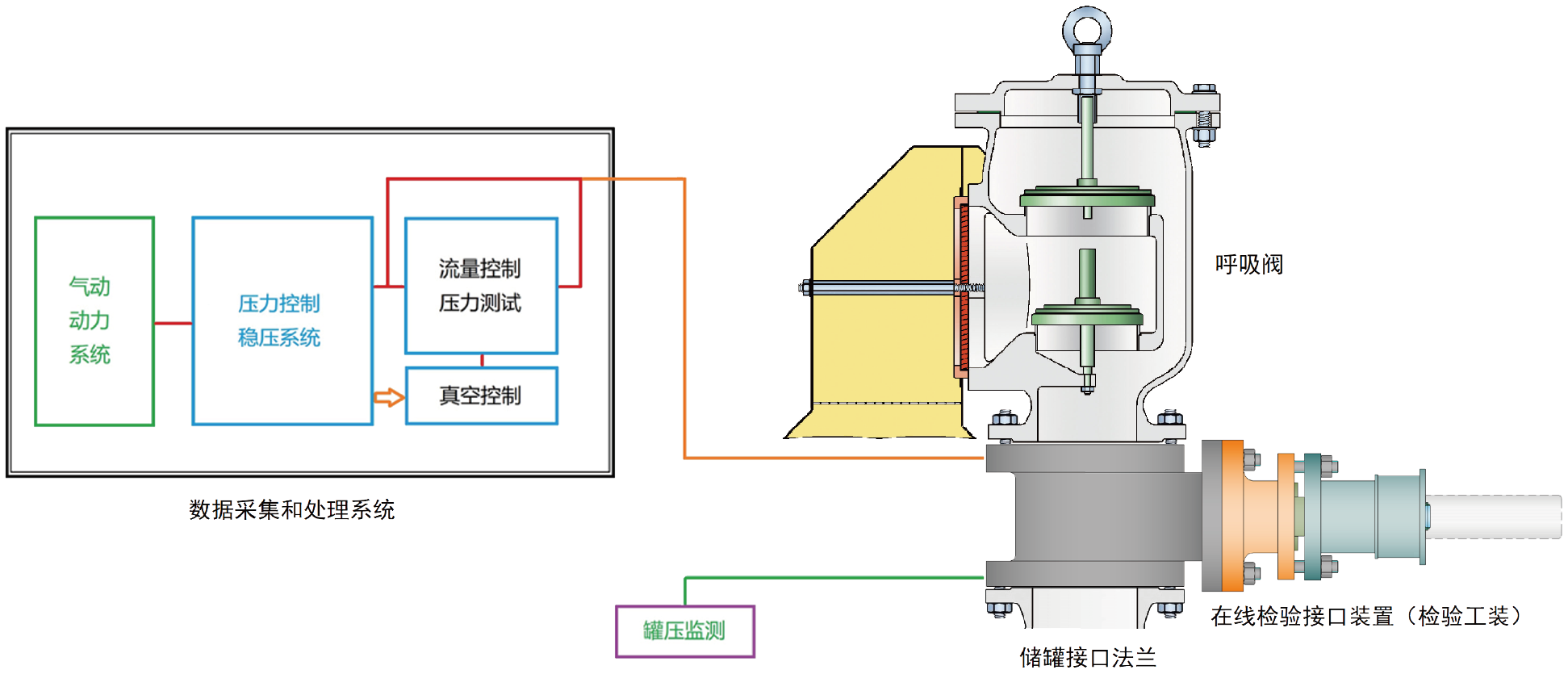

普瑞泰格 呼吸阀在线检验技术
行业痛点
不安全，无法在罐顶实施操作
  • 采用未取得防爆认证的数据采集和分析系统
  • 未采用防爆电源
  • 未采用惰性气体作为检验气源
  • 检验过程中存在介质泄漏的风险
    • 不准确
  • 仪器仪表精度低
  • 检验过程干扰因素多
    • 低效
  • 在线检验接口装置需重复安装
  • 检验辅助设备过多，重量大，无法上罐顶
  • 需要增设储罐取压口
  • 封堵工装需要个性化定制
    • 普瑞泰格
    解决方案
    安全，能够在罐顶实施操作
  • 采用取得防爆认证的数据采集和分析系统
  • 采用防爆电源
  • 采用惰性气体作为检验气源 检验过程介质无泄漏
    • 准确
  • 采用高精度的仪器、仪表和设备
  • 检验过程无干扰，检验数据真实可靠
    • 高效
  • 在线检验接口装置一次安装，不再拆卸
  • 数据采集和分析系统集成度高，背包设计，轻松上罐
  • 无需其他额外接口
    • PROTEGO PV valve online testing and inspection technology
    普瑞泰格 呼吸阀在线检验技术
    依据标准
  • GB37327《常压储罐完整性管理》
  • T/CASEI 026-2023《在役立式圆筒形钢制焊接储罐安全附件检验技术规范》
    • 主要仪器
  • 便携式防爆高精度数据采集和分析系统
  • 在线检验接口装置
  • 便携式防爆电源
  • 便携式检验气源
    • 技术特点
  • 安全、快捷、准确、高效

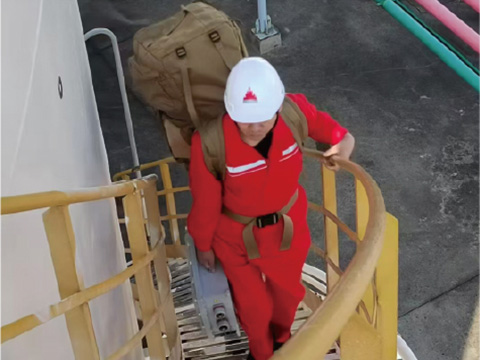

  • 检验仪器和设备体积小、重量轻，背包式设计，轻松上罐
  • 在线检验接口装置多样化设计，适用于不同的介质和储罐
  • 在线检验接口装置防呆设计
  • 在线检验和维修一体式方案
  • 适用于常温储罐用呼吸阀，操作温度＜60℃
    • PROTEGO PV Valve Online Test Bench
    普瑞泰格 呼吸阀在线检验仪器
    技术优势：
  • 取得国家发明专利，公布号：CN117906925A
  • 检验过程全自动
  • 一键式自动检验
  • 检验设定开启压力和泄漏量
  • 兼容220V和24V电压
  • 精度高：
    压力：最小显示单位0.001 KPa，精度0.04级
    流量：最小显示单位6x10-6 m³/h，精度0.5级
  • 便携、稳定、安全、准确
  • 符合Ex db IIB T4 Gb防爆要求
  • 重量轻

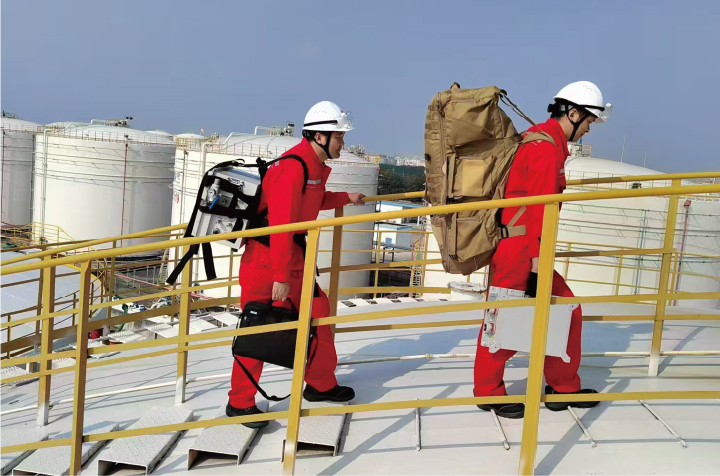

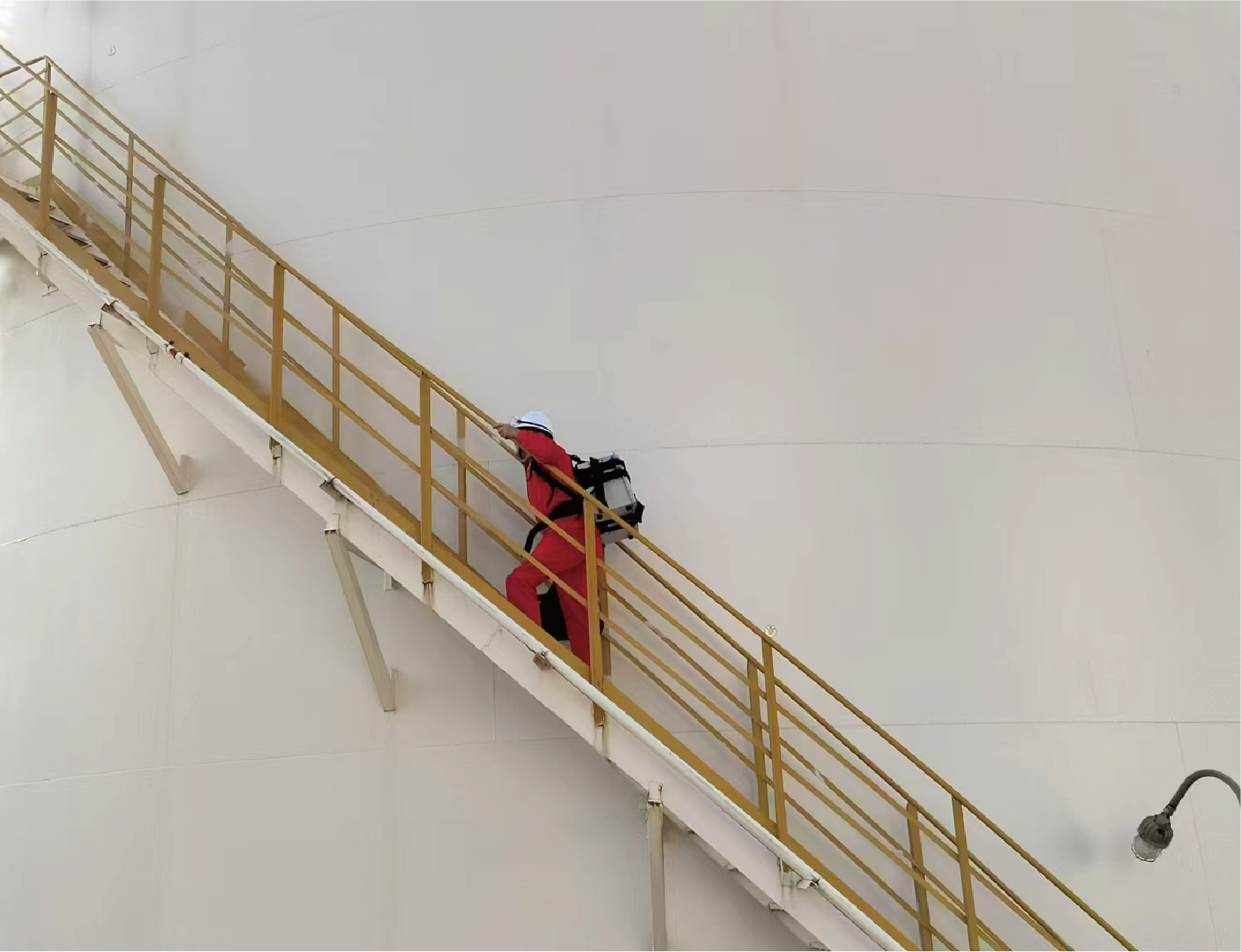

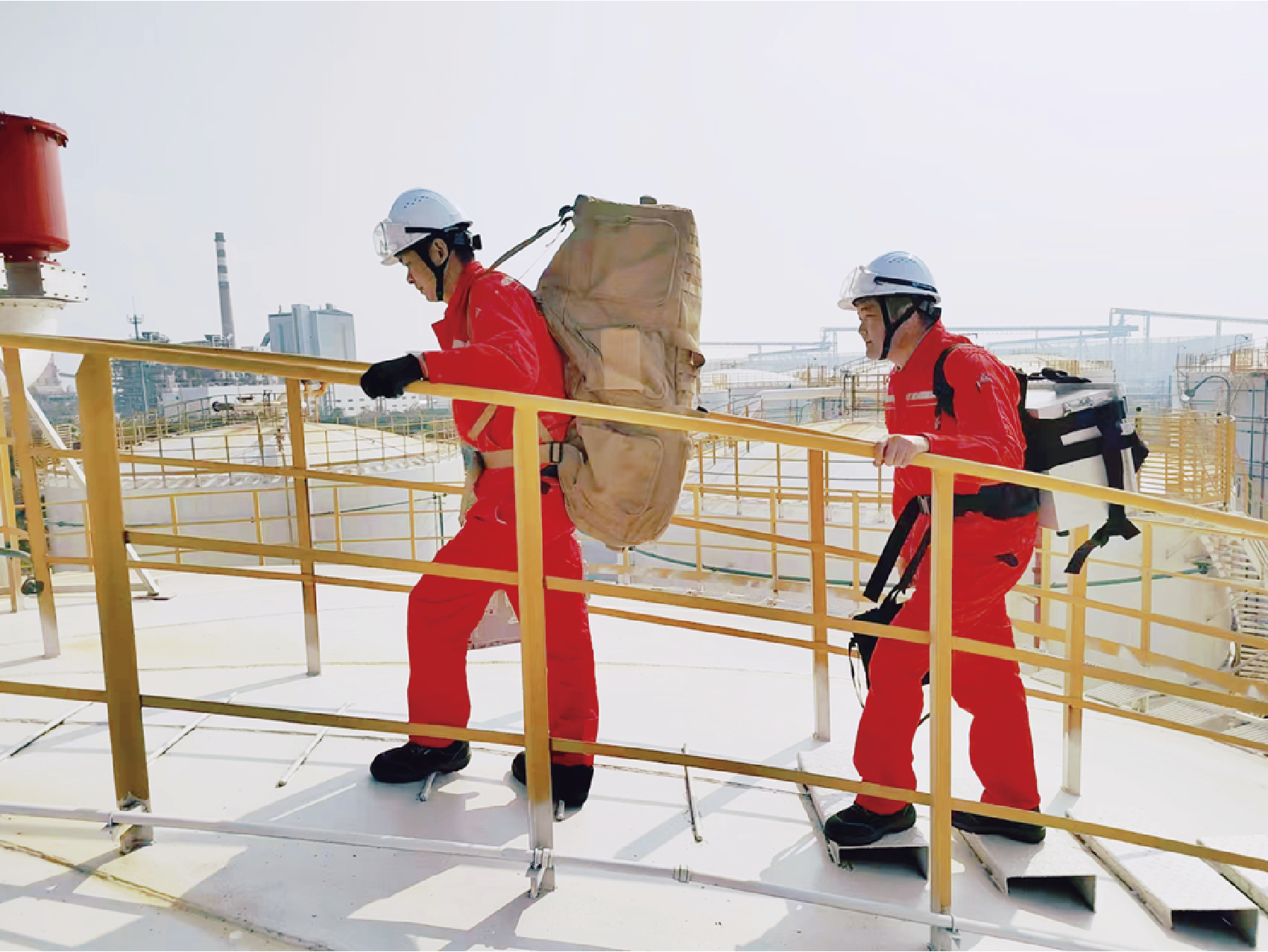

    • 检验仪器设备和电池，背包设计，轻松上罐

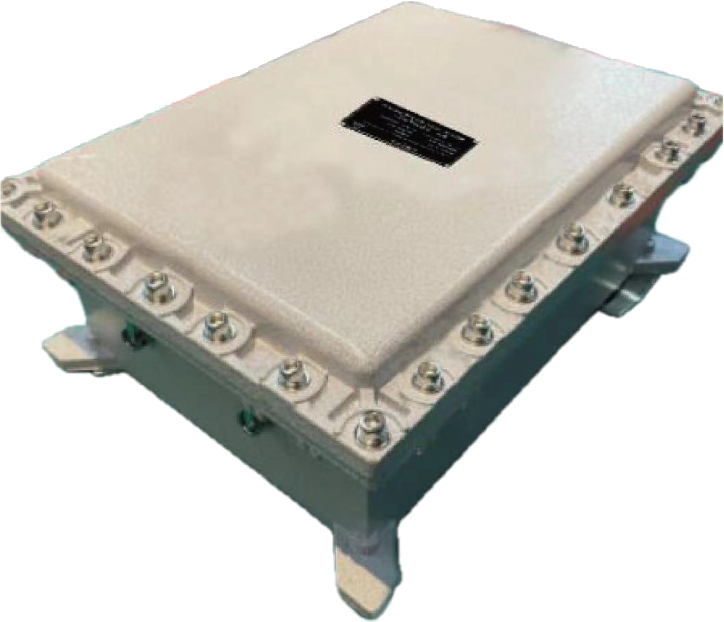

    PROTEGO Explosion-proof Battery Box

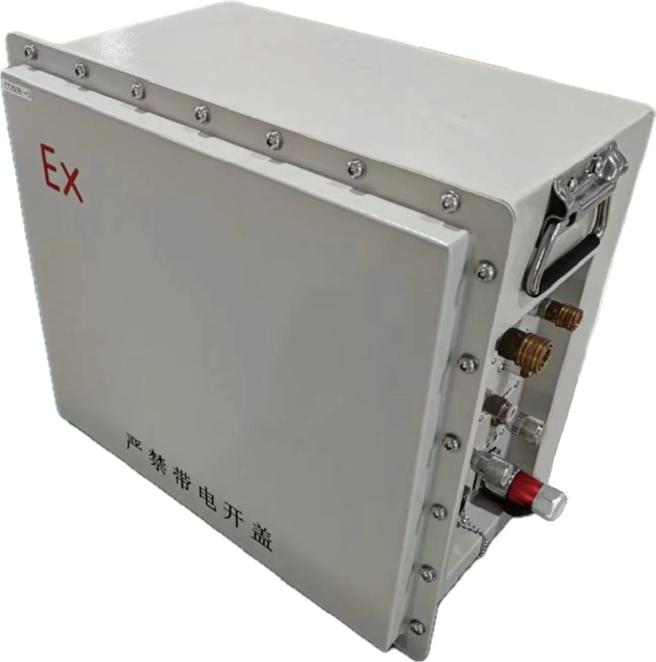

    普瑞泰格 防爆电池箱
    技术优势：
  • 取得国家发明专利，公布号：CN117913447A
  • 符合Ex db IIB T4 Gb防爆要求
  • 重量轻
    • 背包设计，轻松上罐
    PROTEGO interface device for PV valve online Inspection and testing
    普瑞泰格 呼吸阀在线检验接口装置
    技术特点：
  • 机械本质安全设计
  • 不影响呼吸阀流量
  • 防呆设计，操作便捷，安全可靠
  • 多样化设计，适用于不同的介质和不同的储罐
  • 重量轻，重心低，风载小
    • PROTEGO interface device for PV valve online Inspection and testing
    普瑞泰格 呼吸阀在线检验接口装置

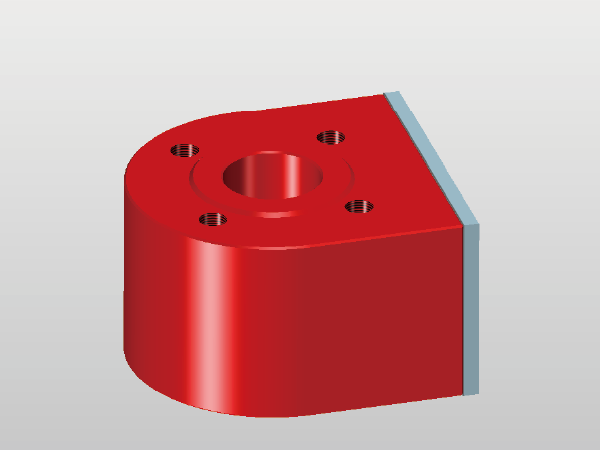

    锲板式在线检验接口装置 OLA/V-C-1
  • 结构简单、重量轻
  • 扁平化设计，重心低，风载小
  • 可有效收集检验过程中产生的固废，避免固废掉入储罐
  • 适用于航煤、柴油等毒性较小介质的储罐
    • 密闭式在线检验接口装置 OLA/V-S-1
  • 全封闭一体化设计，检验全过程无泄漏
  • 防呆设计，操作便捷，安全可靠
  • 对称设计，双向隔断，密封可靠
  • 适用于所有介质的常温储罐
    • 快捷式在线检验接口装置 OLA/V-Q-1
  • 杠杆式设计，重心低，风载小
  • 操作快捷，密封可靠
  • 防错设计，操作安全
  • 针对易结晶介质
  • 适用于大口径、同轴式呼吸阀

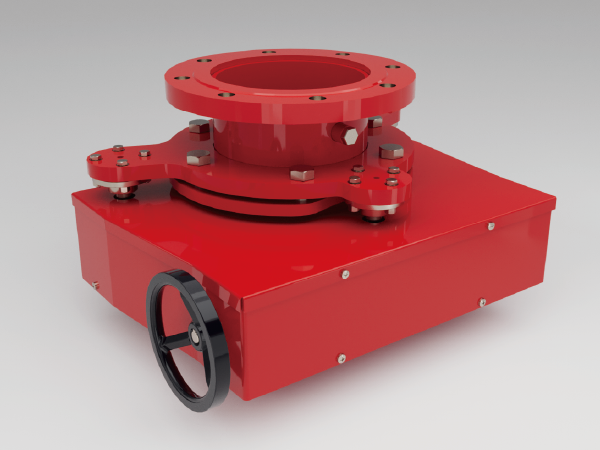

    • 快捷式在线检验接口装置 OLA/V-Q-2
  • 齿轮传动设计，重心低，风载小
  • 操作快捷，密封可靠
  • 承载能力强（负载＞600kg）
  • 适用于大口径、并列式（重心偏离）呼吸阀
    • PROTEGO interface device for PV valve online Inspection and testing

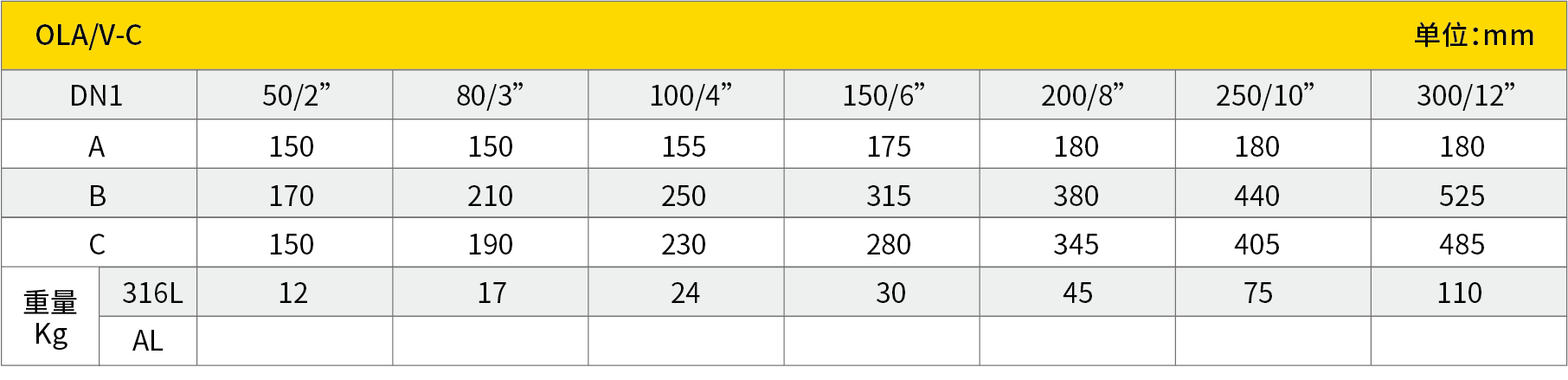

    普瑞泰格 锲板式在线检验接口装置 OLA/V-C-1
    外形尺寸 Overall dimension
    PROTEGO interface device for PV valve online Inspection and testing

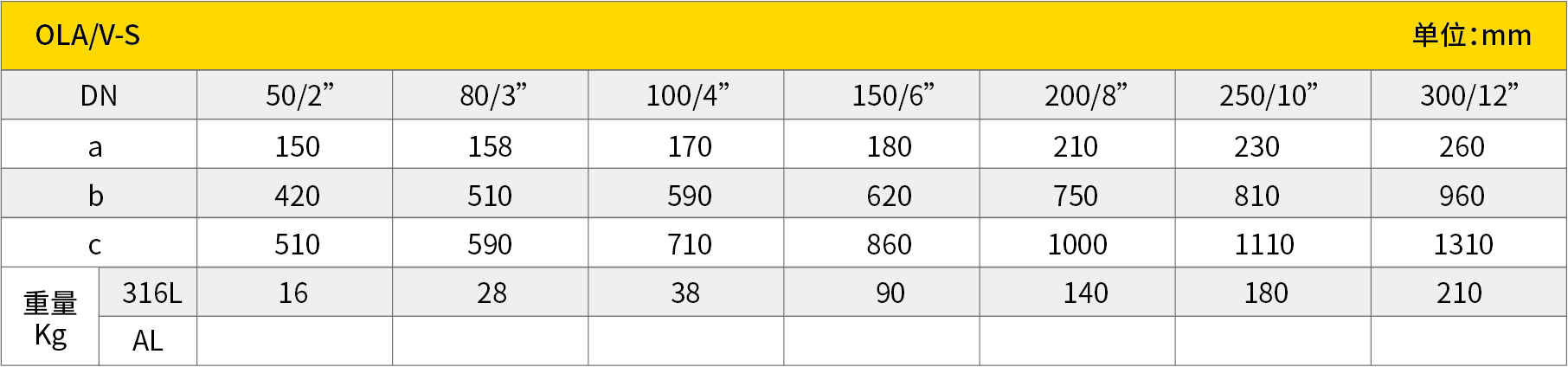

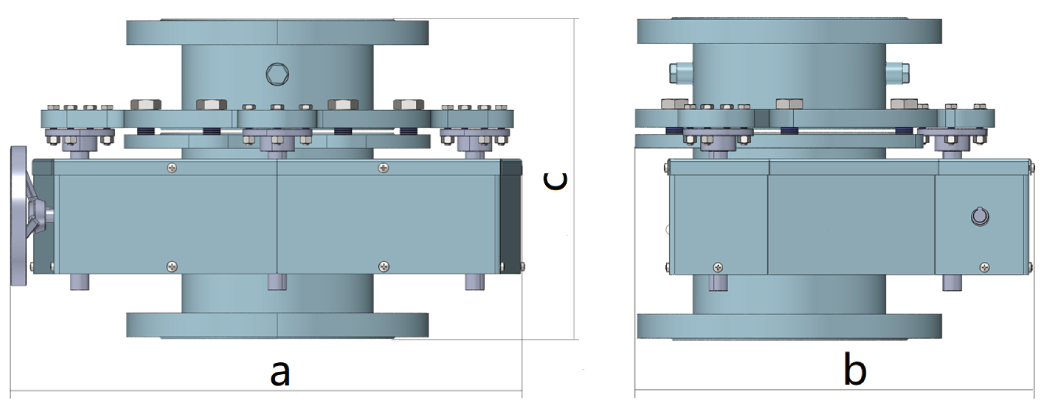

    普瑞泰格 密闭式在线检验接口装置 OLA/V-S-1
    外形尺寸 Overall dimension
    PROTEGO interface device for PV valve online Inspection and testing

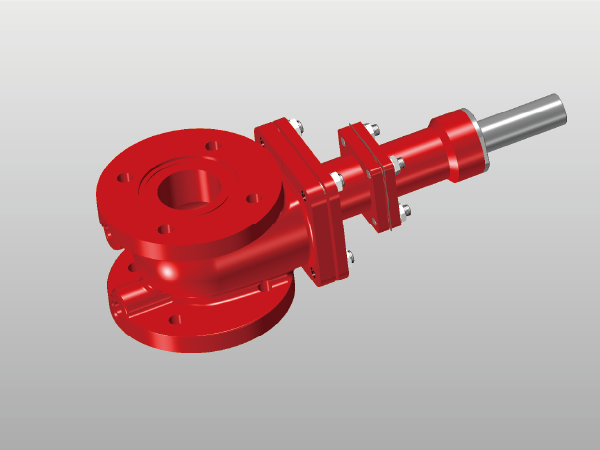

    普瑞泰格 快捷式在线检验接口装置 OLA/V-Q-1
    外形尺寸 Overall dimension
    PROTEGO interface device for PV valve online Inspection and testing

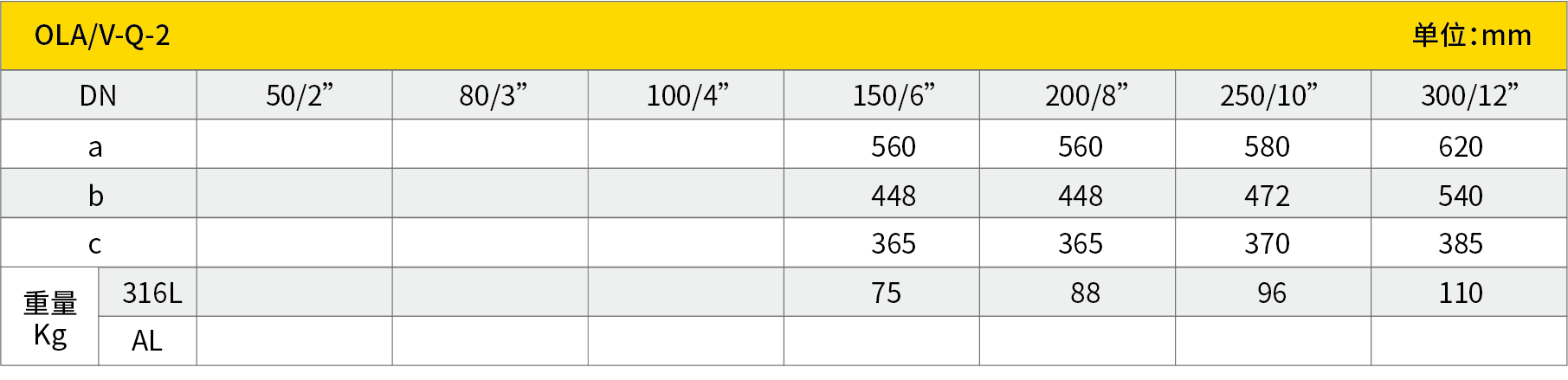

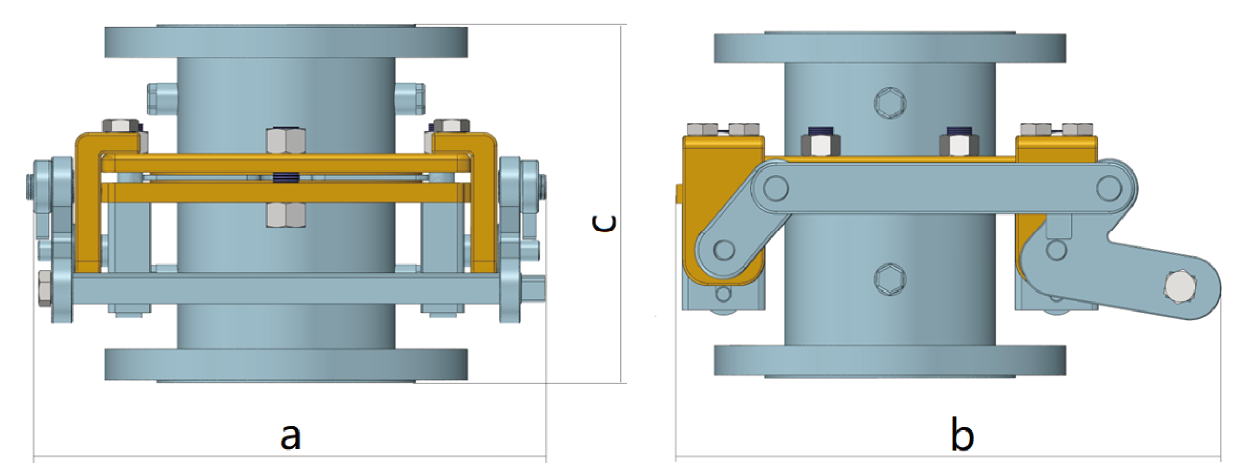

    普瑞泰格 快捷式在线检验接口装置 OLA/V-Q-2

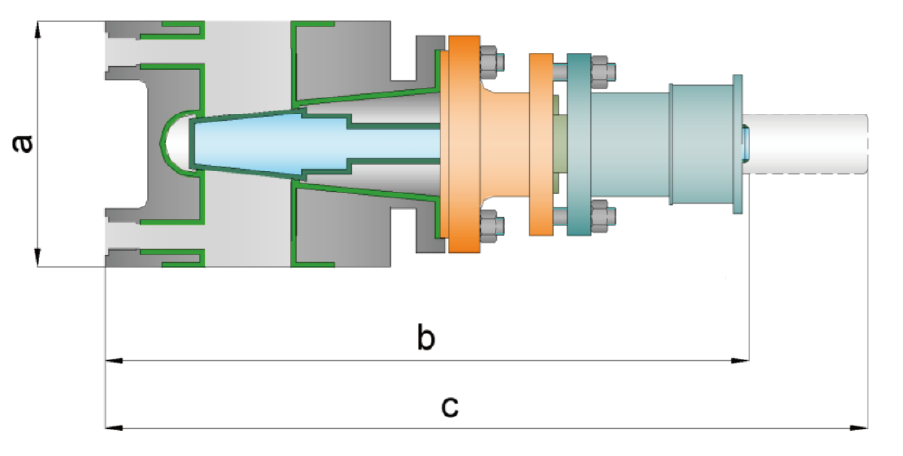

    外形尺寸 Overall dimension
    PROTEGO PV valve online testing and inspection technology

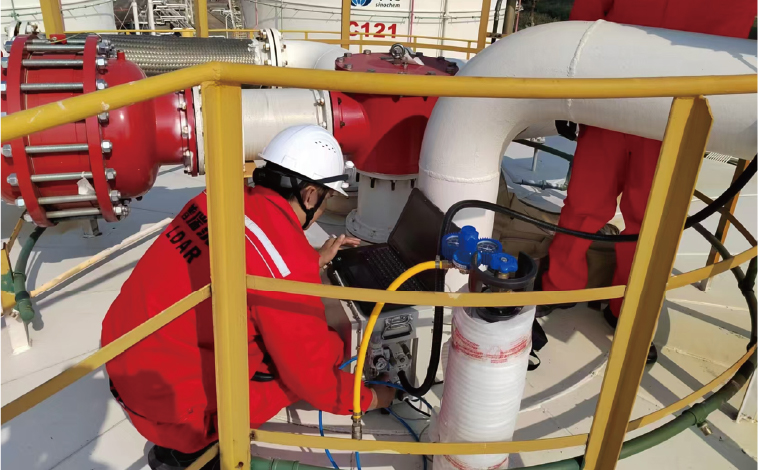

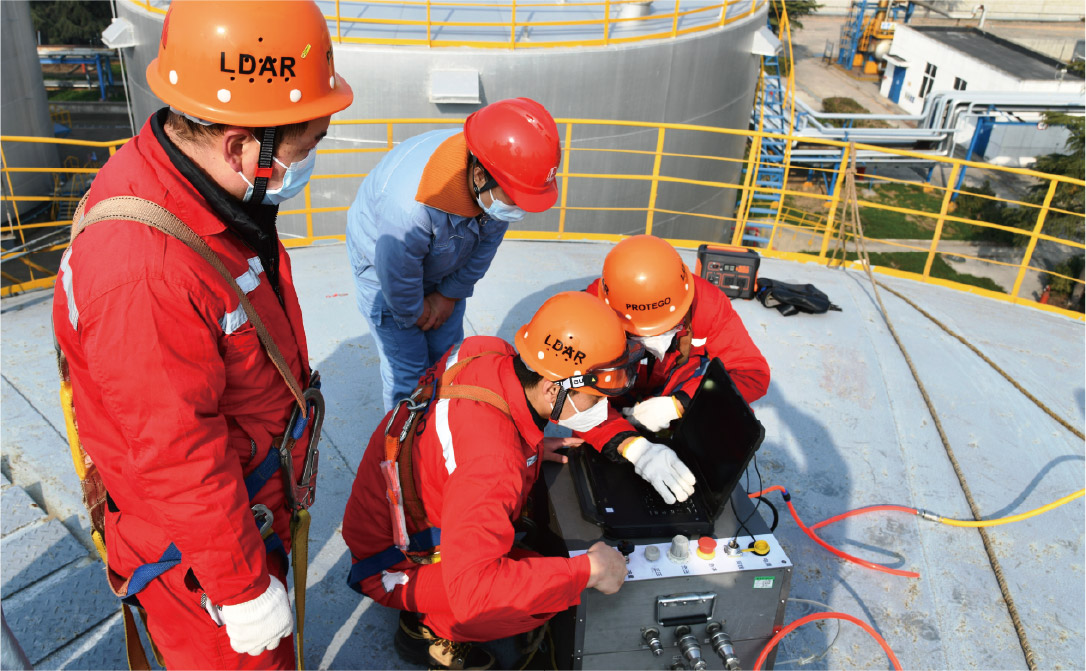

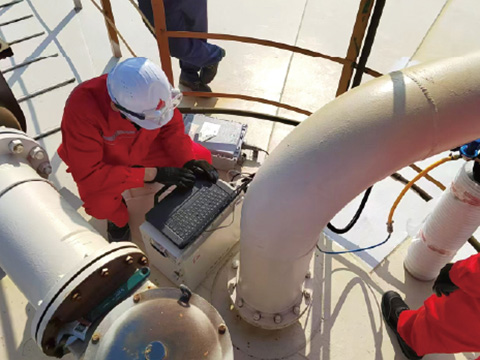

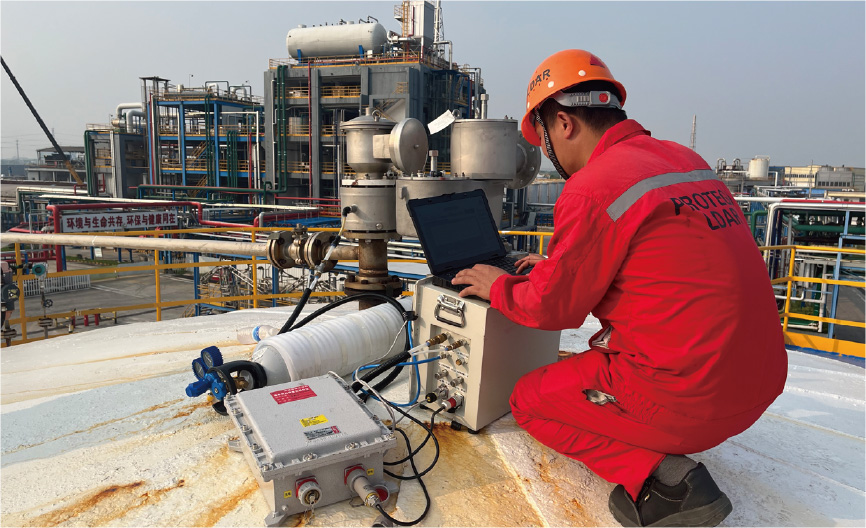

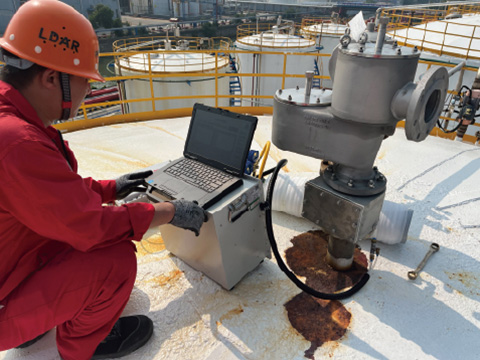

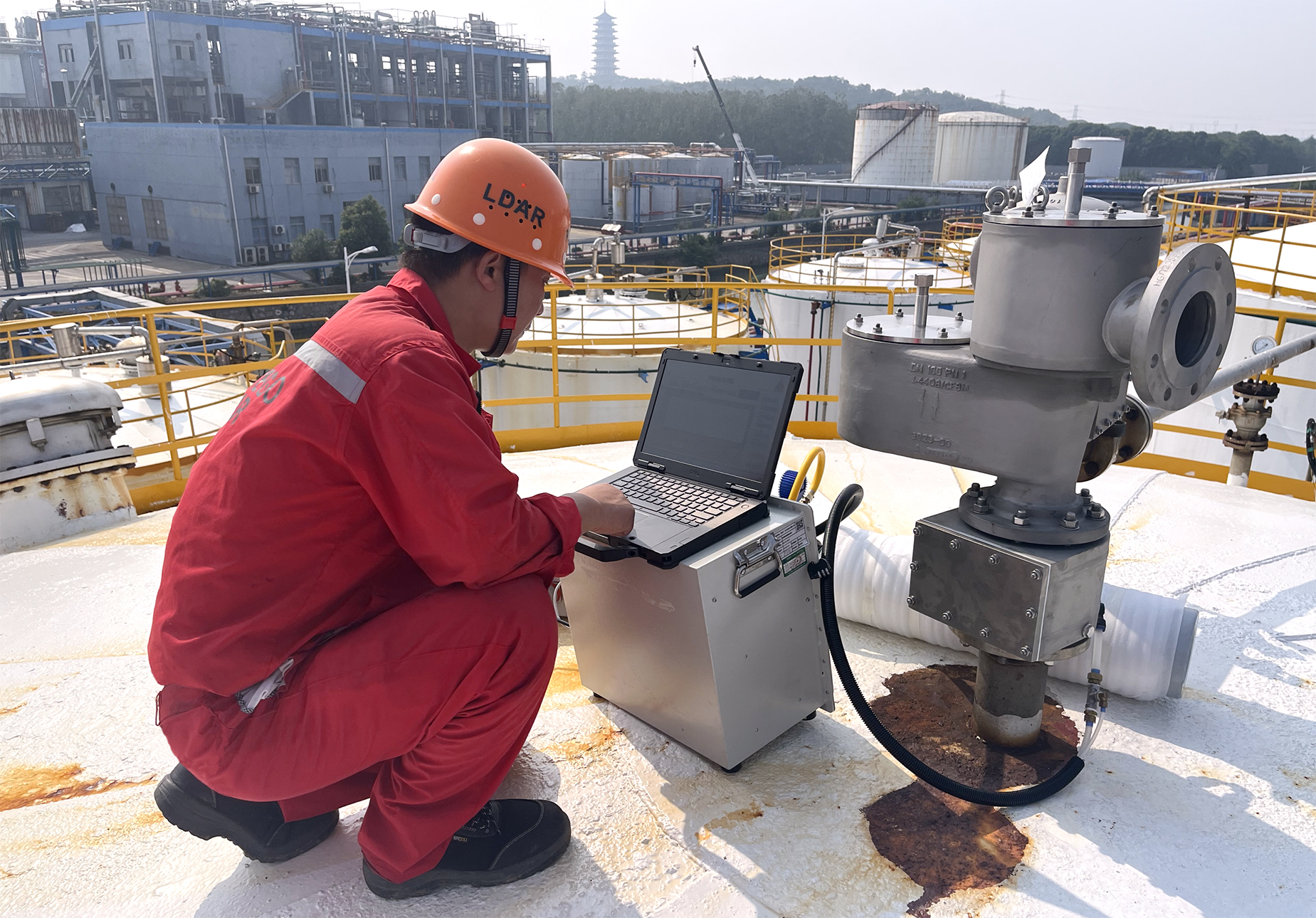

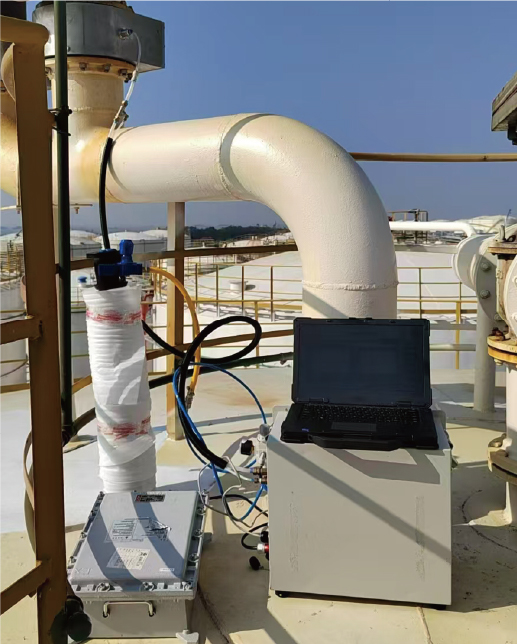

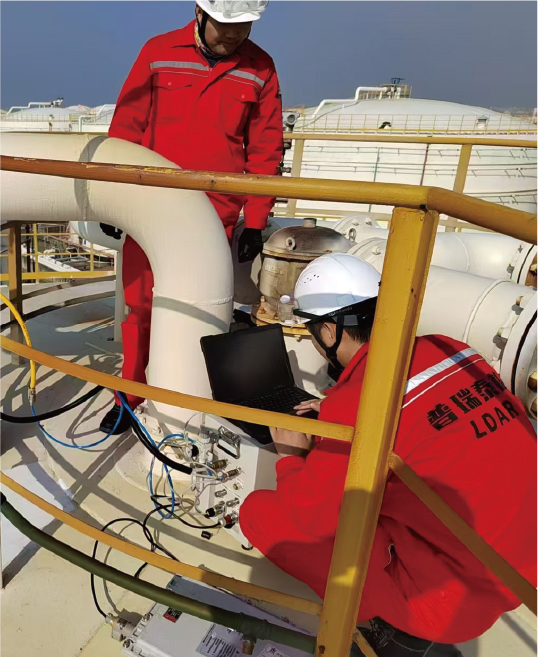

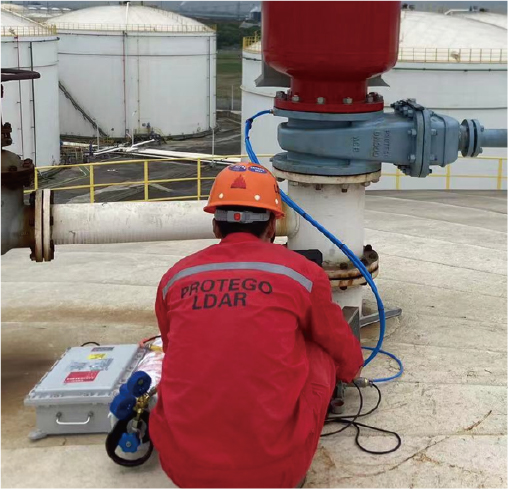

    普瑞泰格 呼吸阀在线检验技术应用案例
    PROTEGO PV valve online testing and inspection technology
    普瑞泰格 呼吸阀在线检验技术应用案例

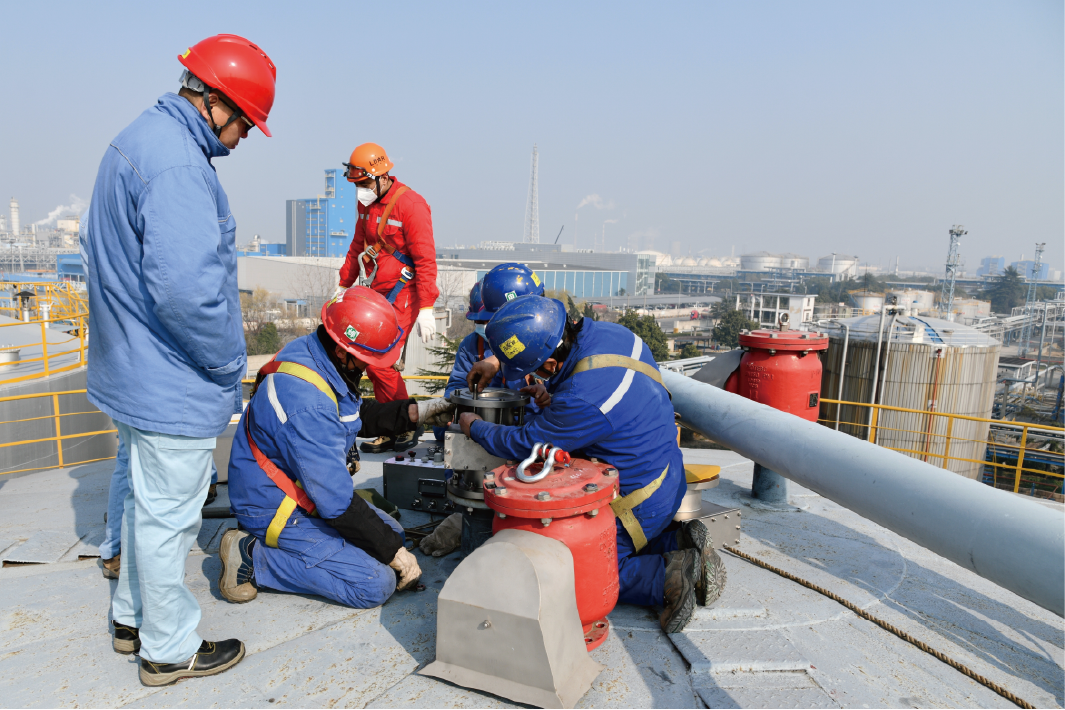

    扬子石化成功安装首套呼吸阀在线检验装置
    来源：中国石化新闻网 时间：2023-01-12 08:00
    　　中国石化新闻网讯（李维） 1月6日，扬子石化首套呼吸阀在线检验装置在贮运厂V1401a航煤罐顶成功安装，并进行了首次在线检验，符合使用标准。该技术消除了呼吸阀离线检验的安全隐患，提高了检验效率，降低了检验成本。该公司将跟踪该套试点装置的使用运行情况， 对存在问题进行改进和完善，逐步在其他储罐的呼吸阀上推广使用这一新技术。
    扬子石化优化推广呼吸阀在线检验装置
    来源：中国石化新闻网 时间：2023-04-27 08:00
    　　中国石化新闻网讯 4月23日，扬子石化贮运厂液体装卸作业区在邻二甲苯储罐罐顶，成功安装了两台呼吸阀在线检验装置，随即进行在线清理和检验，开具了呼吸阀监测合格证书。这是该公司自今年1月份首套呼吸阀在线检验装置成功安装后的第二批次呼吸阀在线检验装置，解决了前期检验装置尺寸过高等问题，提升了在线检验装置的稳定性，为进一步推广使用打下了基础。（李维）
